Tutorial Cara Mengetahui Luas Objek di AutoCAD

Dalam membuat tugas menggambar di AutoCAD adakalanya dosen akan memberikan tugas membuat gambar denah dengan memberikan nilai luas dari denah tersebut. Atau sebaliknya bisa saja dosen yang bertanya berapa nilai luas dari denah yang kita buat. Nah, bagi pemula pasti masing bingung bagaimana kita bisa mengetahui luas objek gambar yang telah kita buat di AutoCAD. Disini saya kan memberikan tutorialnya dengan berbagai macam cara dan bisa disesuaikan sesuai dengan gambar kebutuhan kalian.

Menghitung luas objek menggunakan perintah AA (Area)
1. Ketik AA untuk menjalankan perintah Area lalu tekan enter
2. Lalu klik titik-titik dari objek yang ingin kalian hitung luasnya sampai semua objek tertutupi

Menghitung luas objek menggunakan perintah AA (Area)

3. Jika, sudah lalu tekan enter maka akan muncul nilai luas dari objek tersebut di bagiah bawah AutoCAD kalian.

Menghitung luas objek menggunakan perintah AA (Area)

Nah, tutorial diatas berlaku jika objek yang kalian hitung tidak berbentuk polyline sehingga harus menyambungkan titik-titik yang ada menjadi satu objek. Namun, jika objek yang kalian punya berbentuk polyline maka kalian tidak perlu menggunakan cara di atas. Berikut tutorialnya

Menghitung area / luas objek yang terdiri dari polyline
1. Ketik AA untuk mengaktifkan perintah Area tekan enter
2. Lalu, ketik O untuk mengaktifkan pilihan object lalu tekan enter
3. Klik objek yang ingin kalian hitung luasnya

Menghitung area / luas objek yang terdiri dari polyline

4. Maka, akan muncul nilai luas dari object tersebut pada bagian bawah AutoCAD

Menghitung area / luas objek yang terdiri dari polyline

Menghitung Luas Objek Menggunakan Properties
1. Klik Objek yang ingin kalian ukur nilai luasnya
2. Ketik Pr untuk memunculkan tampilan properties
3. Lalu, pada bagian area ada nilai angka yang merupakan nilai luas dari objek yang ingin kalian ukur tersebut

Menghitung Luas Objek Menggunakan Properties

Lalu, bagaimana objek yang kita hitung berjumlah lebih dari satu?. Berikut tutorialnya

Menghitung Luas Objek yang terdiri dari banyak objek (Total Area)
1. Ketik AA untuk menjalankan perintah Area tekan enter
2. Lalu ketik A untuk menjalankan pilihan Add area tekan enter
3. Lalu ketik O untuk menjalankan pilihan objek tekan enter
4. Pilih objek dengan cara men-Klik satu persatu objek yang ingin kalian hitung luas totalnya

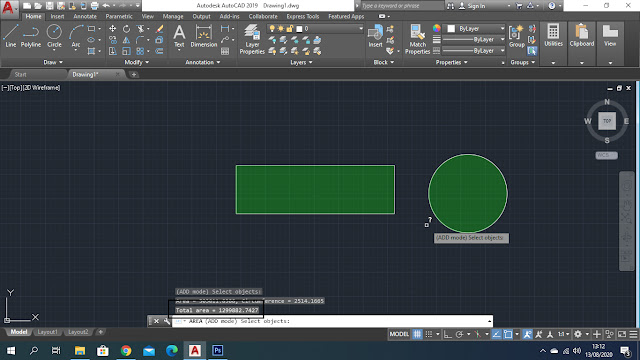

Menghitung Luas Objek yang terdiri dari banyak objek (Total Area)

5. Maka, akan muncul nilai luas total yang kita inginkan tersebut pada bagian bawah tampilan AutoCAD
