Setelah tutorial Analisa Rangka Batang dengan menggunakan SAP2000, Selanjutnya saya disini ingin mencocokan kedua metode ini dimana jika kita benar menghitung dan mengoperasikan SAP2000 maka akan didapat hasil yang sama. Baiklah langsung saja, kita gunakan soal yang sama

Soal :

Baca : Tutorial Memberi Label/Nomor Batang Pada Rangka Batang Sederhana dengan SAP2000

$\sum$ H = 0
RAH + P = 0
RAH + 5 = 0
RAH = -5 ton

$\sum$ MA = 0
3P - RBV.12 = 0
3.5 - RBV.12 = 0
15 - RBV.12 = 0
12RBV = 15
RBV = 1,25 ton

$\sum$ MB = 0

3P + RAV.12 = 0
3.5 + RAV.12 = 0
12RAV = -15
RAV = 1,25 ton

Titik A
$\sum$ H = 0
S1 - RAH = 0
S1 = 5 ton (Tarik)

$\sum$ V = 0
S9 - RAV = 0
S9 = 1,25 ton (Tarik)

Titik F
$\sum$ V = 0
S9 + S10 $sin45^{0}$ = 0
$1,25 + S10\frac{1}{2}\sqrt{2} = 0$
$S10\frac{1}{2}\sqrt{2} = -1,25$
$S10 = -1,25 \frac{2}{\sqrt{2}}$
$S10 = -1,25{\sqrt{2}}$ (Tekan)

$\sum$ H = 0
$S10cos45^{0} + S5 + P = 0$
-1,25 + S5 + 5 = 0
3,75 + S5 = 0
S5 = -3,75 ton (Tekan)

Titik C

$\sum$ V = 0
S11 + S10 $sin45^{0}$ = 0
S11 + (-1,25) = 0
S11 -1,25 = 0
S11 = 1,25 ton (Tarik)

$\sum$ H = 0
S2 -S10 $cos45^{0}$ - S1 = 0
S2 -(-1,25) - 5 = 0
S2 + 1,25 - 5 = 0
S2 = 3,75 ton (Tarik)

Titik G
$\sum$ V = 0
-S11 - S12 $sin45^{0}$ = 0
-(1,25) - S12 $sin45^{0}$ = 0
S12 $sin45^{0}$ = -1,25
S12 = -1,25 $\sqrt{2}$ ton (Tekan)

$\sum$ H = 0

S6 + S12 $cos45^{0}$ - S5 = 0
S6 + (-1,25) - (-3,75) = 0
S6 + 2,50 = 0
S6 = -2,5 ton (Tekan)

Titik H
$\sum$ H = 0
S7 - S6 = 0
S7 -(-2,50) = 0
S7 = -2,50 ton (Tekan)

$\sum$ V = 0
S13 = 0

Titik D
$\sum$ V = 0
S12 $sin45^{0}$ + S13 + S14 $sin45^{0}$ = 0
$-1,25 + 0 + S14\frac{1}{2}\sqrt{2} = 0$
$S14\frac{1}{2}\sqrt{2} = 1,25$
S14 = 1,25 $\sqrt{2}$ ton (Tarik)

$\sum$ H = 0
S3 + S14 $cos45^{0}$ - S12 $cos45^{0}$ - S2= 0
S3 + 1,25 - (-1,25) - (3,75) = 0
S3 + 2,50 - 3,75 = 0
S3 - 1,25 = 0
S3 = 1,25 ton (Tarik)

Titik I
$\sum$ V = 0
-S15 - S14 $sin45^{0}$ = 0
-S15 - 1,25 = 0
S15 = -1,25 ton (Tekan)

$\sum$ H = 0
S8 - S7 - S14 $cos45^{0}$ = 0
S8 - (-2,50) - 1,25 = 0
S8 + 2,50 - 1,25 = 0
S8 + 1,25 = 0
S8 = -1,25 ton (Tekan)

Titik E
$\sum$ V = 0
S15 + S16 $sin45^{0}$ = 0
$-1,25 + S16\frac{1}{2}\sqrt{2} = 0$
$S16 = \sqrt{2}$ ton (Tarik)

$\sum$ H = 0
S4 + S16 $cos45^{0}$ - S3 = 0
S4 + 1,25 - 1,25 = 0
S4 = 0

Titik J
$\sum$ V = 0
-S17 - S16 $sin45^{0}$ = 0
-S17 - 1,25 = 0
S17 = -1,25 ton (Tekan)

Baca : Tutorial Analisa Rangka Batang Menggunakan Sap2000

Hasil dari perhitungan ada di dalam tabel berikut ini :

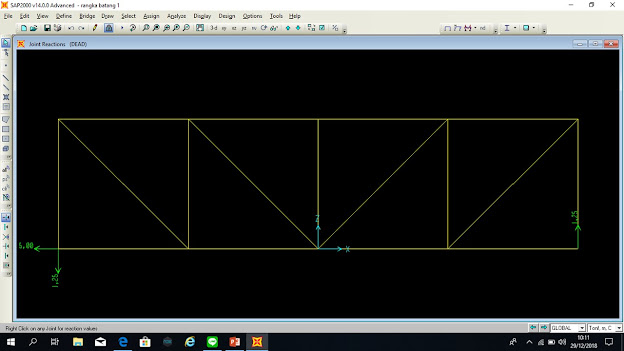

Mari kita bandingkan hasilnya dengan menggunakan aplikasi SAP2000

Nah, hasilnya sama bukan?, itu artinya hitungan yang sudah dilakukan sudah benar. Perhitungan dengan menggunakan SAP2000 sudah saya buatkan artikel, kalian bisa langsung cek di artikel sebelumya ya, atau bisa di cek di kategori SAP2000. Sekian tutorial hari ini, jangan lupa tinggalkan komentarnya ya apabila ada kesalahan atau pertanyaan
